Резчик универсальный PL 505

Автомат резательный PL505 предназначен для непрерывной резки бруса на изделия заданной длины и передачи их на последующее оборудование.

Механика резчика PL 505 проста в понимании и практически не требует обслуживания. Рез осуществляется только сверху вниз. После каждого реза производится чистка струн от облоя. Для удобства шкаф управления установлен непосредственно на раму резчика.

Благодаря оригинальной и продуманной конструкции резчик обладает следующими особенностями:
– Разрезная каретка с надежной системой роликовых направляющих;
– Держатели разрезных струн с системой роликовых направляющих и разрезными струнами расположены диагонально;
– Датчики обрыва струны;
– Резка осуществляется при помощи кривошипно-шатунного механизма и сервопривода, расположенного в верхней части резчика;
– Приемный стол для разрезанных изделий футерован материалом с низким коэффициентом трения;
– Защитные ограждения в комплекте с ограничительными выключателями;
– Приемный стол для бруса откидной для легкого доступа к формовочной оснастке экструдера.

Резчик универсальный PL 505 может применяться не только для производства кирпича стандартных размеров, но и для узкого кирпича (формат «американка»), а также для плитки как раскалываемой, так и нераскалываемой.



Наименование параметра	Значение
Количество изделий, получаемое за один рез, шт.	6 (1НФ)
Теоретическое время цикла резки, с	4
Установленная мощность, кВт,	7,8

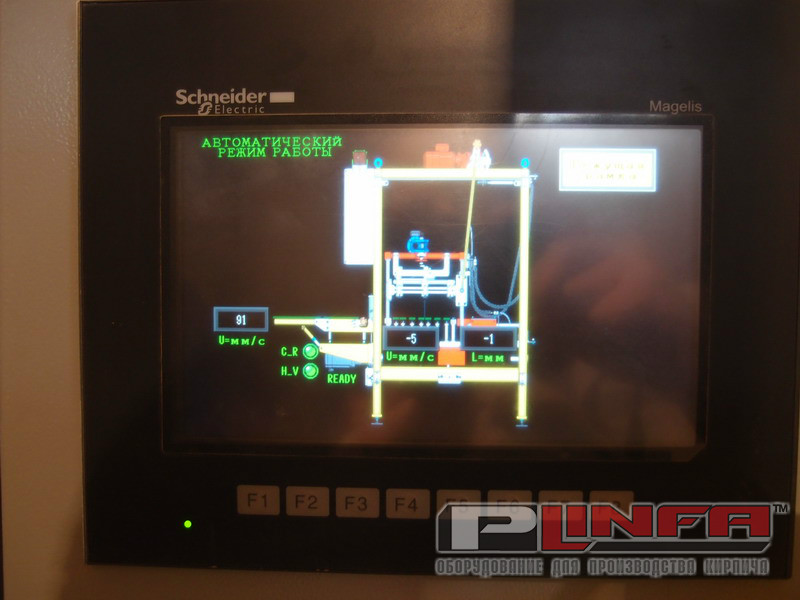

Управление оборудованием в наладочном и автоматическом режимах	дистанционное
Режим работы	непрерывный
Масса, кг	1485
Габаритные размеры, мм -длина -ширина -высота	7801 1365 2411
Напряжение питания / Частота тока , В/Гц	380/50
